A NR13 exige inspeção de segurança periódica de toda caldeira com pressão de operação acima de 60 kPa e de todo vaso de pressão cujo produto P×V seja superior a 8, sob responsabilidade de um Profissional Legalmente Habilitado (PLH) — engenheiro registrado no CREA com competência legal para projeto, acompanhamento de operação, manutenção e inspeção desses equipamentos. Os prazos variam por categoria: de 12 meses para caldeiras a até 10 anos para vasos de pressão categoria V, e a redação vigente da norma é de 2022.

SOLICITAR INSPEÇÃO NR13

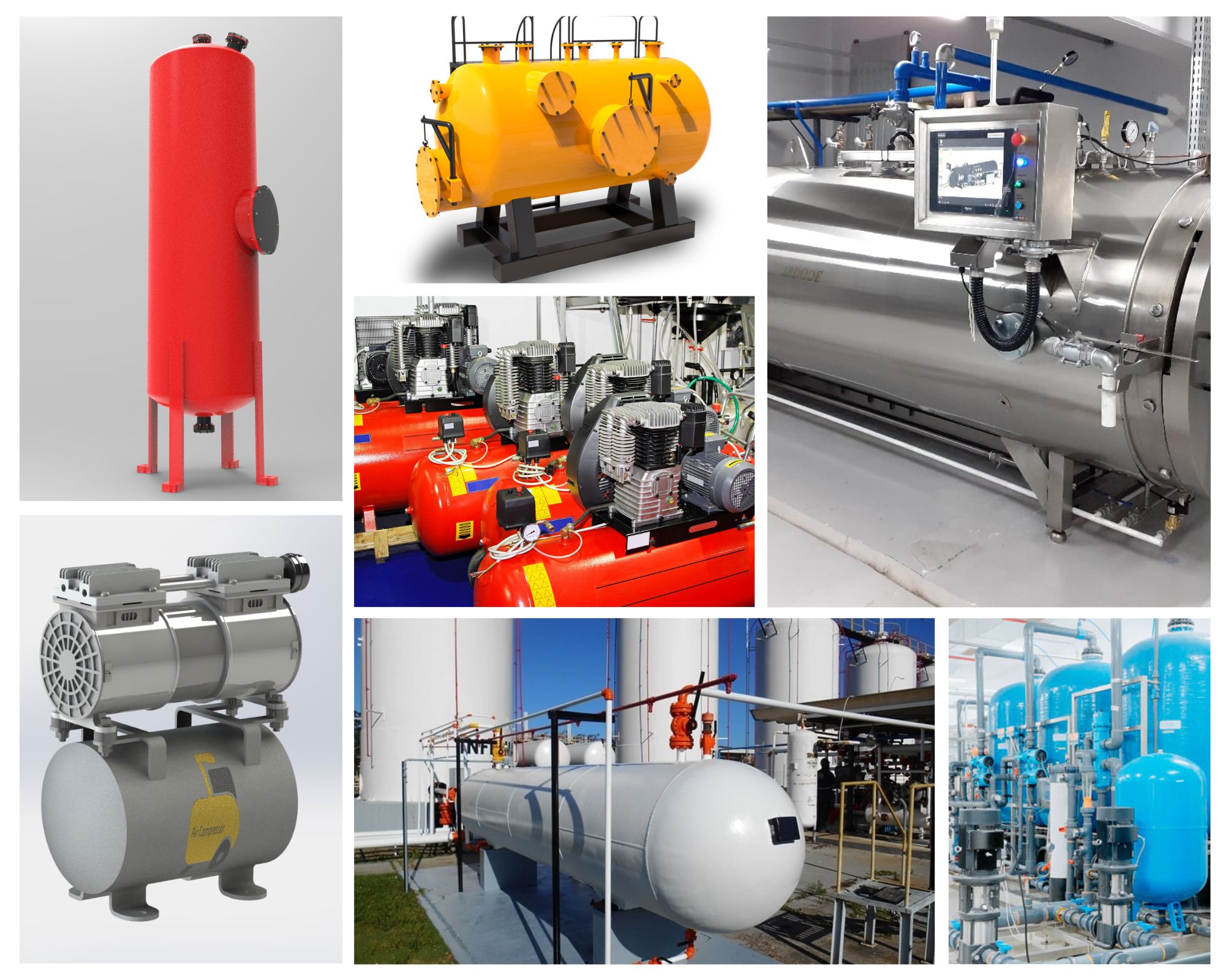

O que é a NR13 e quais equipamentos ela abrange

A NR13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento estabelece requisitos mínimos para a gestão da integridade estrutural desses equipamentos, nos aspectos de instalação, inspeção, operação e manutenção, visando a segurança dos trabalhadores. A norma se aplica a:

• Caldeiras com pressão de operação superior a 60 kPa (0,61 kgf/cm²);
• Vasos de pressão cujo produto P×V seja superior a 8 (P = pressão máxima de operação em kPa; V = volume interno em m³);
• Vasos de pressão com fluidos da classe A, independentemente do P×V;
• Recipientes móveis com P×V superior a 8;
• Tubulações de interligação e tanques metálicos de armazenamento associados a esses equipamentos.

Quem pode realizar a inspeção NR13

A NR13, no item 13.3.2, define o PLH (Profissional Legalmente Habilitado) como aquele que tem competência legal para o exercício da profissão de engenheiro nas atividades referentes a projeto, construção, acompanhamento de operação, manutenção e inspeção desses equipamentos. A inspeção, a assinatura do laudo técnico e a ART correspondente só têm validade quando conduzidas por um PLH com registro ativo no CREA.

Periodicidade de inspeção das caldeiras

Conforme o item 13.4.4.4 da NR13, a inspeção periódica (exames interno e externo) deve respeitar os seguintes prazos máximos:

Situação	Prazo máximo
Caldeiras categoria A e B (sem SPIE)	12 meses
Caldeiras de recuperação de álcalis	18 meses
Categoria A, com teste das válvulas de segurança aos 12 meses	24 meses
Categoria B com Sistema de Gerenciamento de Combustão (SGC)	30 meses
Categoria A com Sistema Instrumentado de Segurança (SIS), estabelecimento com SPIE	até 48 meses

Caldeiras classificadas na categoria A têm PMTA igual ou superior a 1.960 kPa; as da categoria B, PMTA entre 60 kPa e 1.960 kPa. Ao completar 25 anos de uso, a caldeira deve passar por avaliação de integridade com maior abrangência.

Periodicidade de inspeção dos vasos de pressão

O item 13.5.4.5 estabelece a Tabela 2 de prazos máximos para inspeção de segurança periódica de vasos de pressão, conforme a categoria:

Categoria	Sem SPIE — Externo	Sem SPIE — Interno	Com SPIE — Externo	Com SPIE — Interno
I	1 ano	3 anos	3 anos	6 anos
II	2 anos	4 anos	4 anos	8 anos
III	3 anos	6 anos	5 anos	10 anos
IV	4 anos	8 anos	6 anos	12 anos
V	5 anos	10 anos	7 anos	a critério

SPIE é o Serviço Próprio de Inspeção de Equipamentos, certificação voluntária que permite ao estabelecimento estender os prazos entre inspeções.

Por que fazer acompanhamento anual, mesmo com prazos legais maiores

As tabelas acima mostram os prazos máximos tolerados pela NR13 — não uma recomendação de que a inspeção deva esperar até o limite. A própria norma deixa isso explícito: no glossário, a "inspeção de segurança periódica" é definida como aquela executada "com critérios e periodicidades determinados por PLH, respeitados os intervalos máximos estabelecidos nesta Norma". Ou seja, quem decide a periodicidade real é o engenheiro responsável — dentro do teto legal, nunca acima dele.

Por isso, é prática comum e tecnicamente recomendada o acompanhamento anual dos vasos de pressão e caldeiras, independentemente da categoria, mesmo quando o exame interno formal da Tabela 2 só seria exigido daqui a alguns anos. Esse acompanhamento monitora:

• A taxa de corrosão real do equipamento, que pode ser mais rápida do que o previsto no projeto original;
• As condições dos dispositivos de segurança (válvulas, instrumentos de pressão);
• Os parâmetros operacionais que influenciam a integridade do equipamento;
• A conformidade contínua da documentação (prontuário, registros, certificados).

Esse monitoramento anual evita surpresas na inspeção formal seguinte e reduz o risco de identificar, tarde demais, um problema que exigiria parada não programada do equipamento.

O prontuário do equipamento — documentação obrigatória

O item 13.5.1.5 da NR13 exige que todo vaso de pressão tenha, no estabelecimento, a seguinte documentação atualizada:

• Prontuário do vaso de pressão (fornecido pelo fabricante): código de construção, especificação de materiais, procedimentos de fabricação e montagem, metodologia da PMTA, desenhos, registros do teste hidrostático, características funcionais, dados dos dispositivos de segurança, ano de fabricação e categoria do vaso;
• Registro de segurança;
• Projeto de alteração ou reparo (PAR);
• Relatórios de inspeção de segurança;
• Certificados de inspeção e teste dos dispositivos de segurança.

Se o prontuário estiver extraviado ou nunca existiu, ele deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de um PLH (item 13.5.1.6) — sendo indispensável reconstituir as premissas de projeto, os dados dos dispositivos de segurança e a memória de cálculo da PMTA.

O que mudou na última atualização da NR13

A redação vigente da NR13 foi dada pela Portaria MTP nº 1.846, de 1º de julho de 2022, com retificações em outubro de 2022 e a Portaria MTP nº 4.219, de 20 de dezembro de 2022. As mudanças incluíram ajustes na classificação de equipamentos, inclusão de tanques metálicos no campo de aplicação e atualização dos critérios da Tabela 2 de periodicidade de inspeção.

Consequências de não estar em conformidade com a NR13

Empresas em desacordo com a NR13 ficam sujeitas à fiscalização do Ministério do Trabalho e Emprego, com multas graduadas conforme a NR-28 (Fiscalização e Penalidades) — os valores variam conforme a gravidade da infração, o porte da empresa e a reincidência, e são reajustados periodicamente. Além da multa, os equipamentos irregulares podem ser embargados ou interditados, e o risco de acidente grave em equipamento sob pressão é real.

Por que contar com um engenheiro mecânico direto

• Registro CREA-SC 181037-9 ativo, com ART em cada laudo de inspeção NR13 emitido;
• Mestrado em Engenharia Mecânica pela UFSC e formação específica em avaliação de integridade de equipamentos;
• Laudos elaborados conforme a redação vigente da NR13 (2022), sem depender de parâmetros defasados;
• Atendimento presencial em Florianópolis e Grande Florianópolis, e remoto para todo o Brasil quando o escopo permite.
• Equipamentos de calibração próprios, incluindo medidor de espessura por ultrassom para ensaio não destrutivo, prontos para execução imediata da inspeção.

Atendimento por cidade em Santa Catarina

Além de Florianópolis, o atendimento cobre as principais cidades industriais do estado: Inspeção NR13 em São José, com foco no Distrito Industrial; Inspeção NR13 em Palhoça, cobrindo o corredor industrial da BR-101; Inspeção NR13 em Biguaçu, no corredor da BR-101 e do Contorno Viário; Inspeção NR13 em Itajaí, para indústrias de pescados e estaleiros; e Inspeção NR13 em Navegantes, para empresas do polo logístico e naval.

Inspeção NR13 para postos de combustível

Todo posto de combustível com compressor de ar para calibragem de pneus tem, dentro desse equipamento, um vaso de pressão sujeito à NR13 — obrigação que a maioria dos postos negligencia por focar nas exigências mais visíveis do setor (ANP, corpo de bombeiros). Veja o conteúdo dedicado para Florianópolis, São José, Palhoça e Biguaçu.
